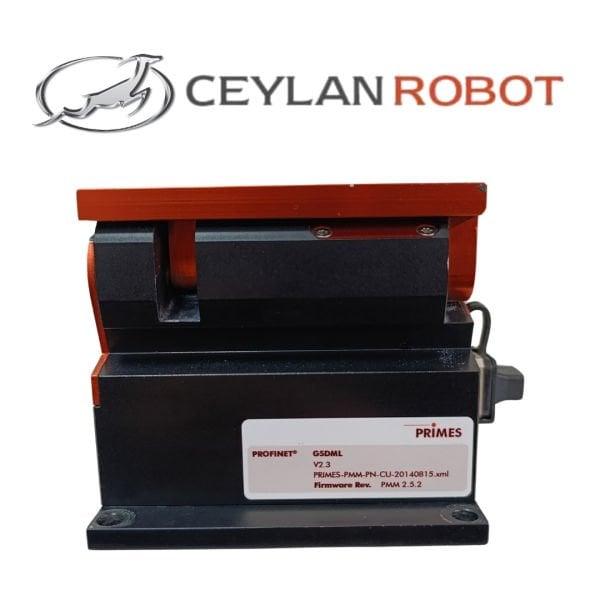

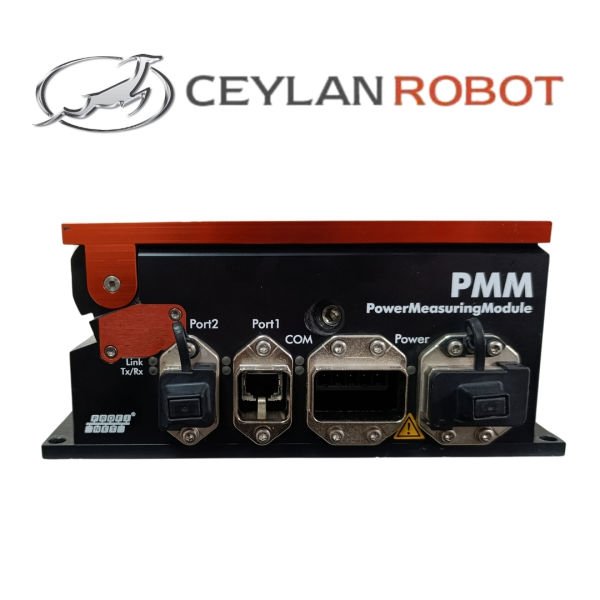

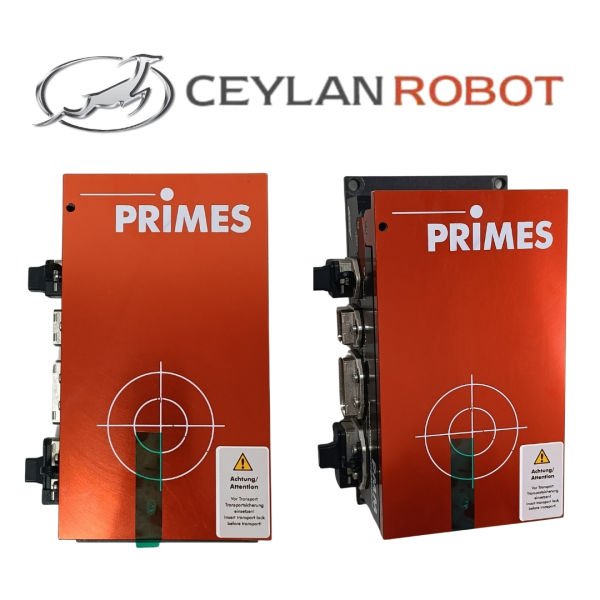

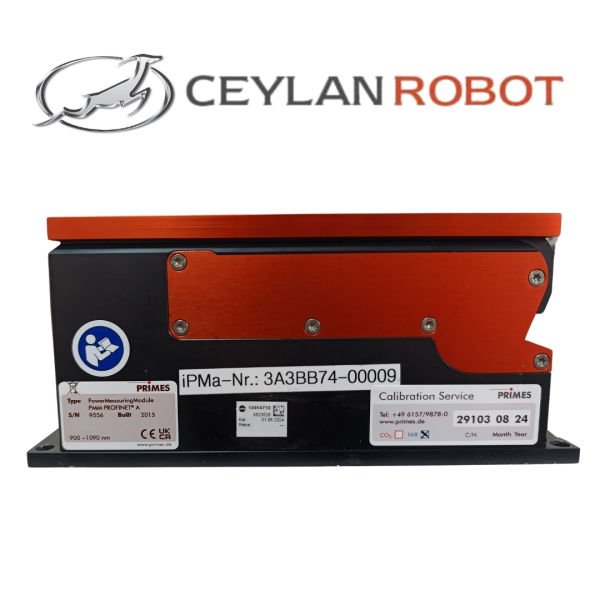

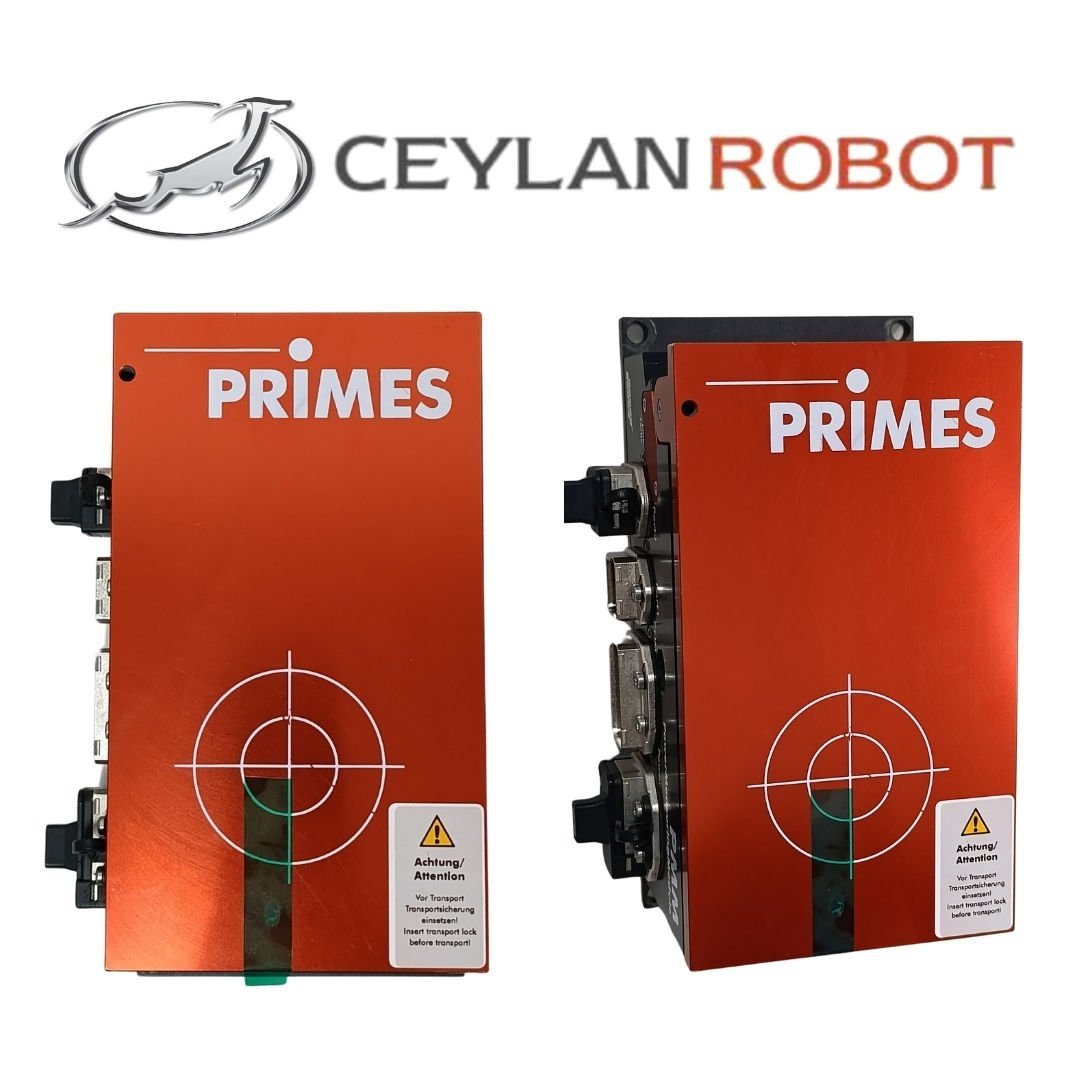

PowerMeasuringModule (PMM), optik gücü doğrudan üretim bölgesinde belirleyen sağlam bir lazer güç ölçüm sistemidir. Fieldbus arayüzü sayesinde PMM, ekipman kontrolörlerine kolayca entegre edilebilir - çeşitli sistemler mevcuttur. Makine kontrolörüne doğrudan bağlantı sayesinde tamamen otomatik ölçümler gerçekleştirilebilir ve belgelenebilir. Bu, işleme sırasında ışın izleme için temel oluşturur - lazerlerle üretimde kalite güvencesinin temel bir bileşeni.
Sahada
PowerMeasuringModule, lazerlerle üretim konusunda uzmanlaşmış kullanıcılar için uygundur. Sistem otomotiv üretiminde sıklıkla kullanılır. Araba gövdeleri sıklıkla robot kontrollü katı hal lazerleriyle (Nd:YAG-, fiber, disk veya diyot lazerler) kaynaklanır.
Lazer gücü, gerekli durumlarda üretim molalarında izlenir. Robot, bu amaçla PMM ile bir ölçüm pozisyonuna hareket eder. Ölçüm, odak dışı ışın üzerinde alınır.
PowerMeasuringModule, katı hal lazerleriyle otomatik üretimde birçok başka uygulamaya uygundur - sadece makro işlemede değil, aynı zamanda mikro işlemede de. PMM'nin uygulama alanı isteğe bağlı olarak düşük ortalama güçlere ve darbeli ışın kaynaklarına kadar genişletilebilir.
Ölçüm yöntemleri – prensip
PowerMeasuringModule lazer gücünü kalorimetrik olarak ölçer. Absorber belirli bir süre boyunca lazer tarafından ışınlanır. Test gövdesinin ısı kapasitesi, sıcaklık artışı ve maruz kalma süresiyle optik güç birkaç saniyede hesaplanır. Maruz kalma süresi ölçümü sonuçların güvenilirliğini artırır.
Ölçüm sonucu ışın boyutundan ve ışın konumundan bağımsızdır. Absorber, çevreleyen havaya termal iletim yoluyla soğur. Bu, sistemin ölçüm frekansını kısıtlar. Tesis kontrolörü, absorber sıcaklığını herhangi bir zamanda sorgulayabilir ve yeni ışınlama periyodunu belirleyebilir.

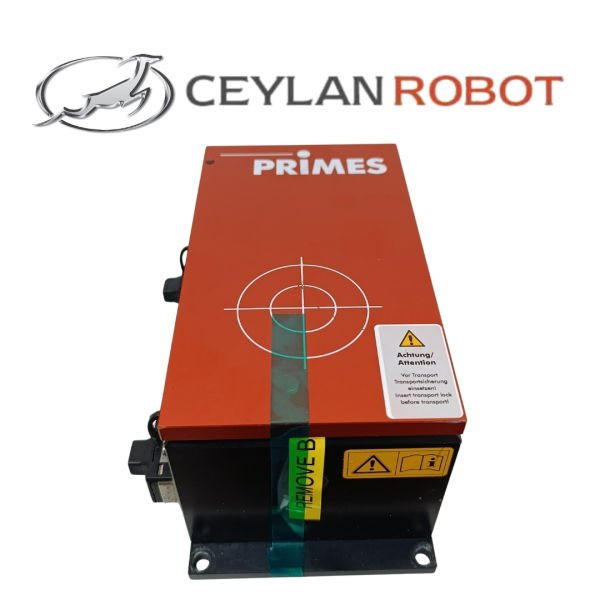

Giriş ağzındaki mekanik kapatma tertibatı ve koruyucu cam, ölçüm cihazını kirden korur.
Absorber üzerindeki maksimum güç yoğunluğu 4 kW/cm²'dir (ışın çapları >10 mm'de).
Hızlı ölçüm dizisi
PowerMeasuringModule bir endüstriyel robot üretim kurulumuna entegre edildiğinde amaç, ölçüm sırasında mümkün olan en kısa saat döngüsünü elde etmektir. Ölçüm süresini azaltmak için robotun durma süresi yalnızca PowerMeasuringModule'ün ışınlama periyoduna düşürülebilir.
Ekran
Ölçüm sonuçları kullanıcı tarafından sistem kontrolörü seviyesinde otonom olarak görüntülenir. Veri aktarımı kullanılan fieldbus sistemine uyarlanır.
Ölçülen ışın parametreleri
Katı hal lazerlerinin ortalama lazer gücü:
- Dalga boyu: 450 - 550 nm, 900–1090 nm
- Maksimum lazer gücü: 12 kW
- Işınlama süresi: 0,1 – 2,0 sn (lazer gücüne bağlı olarak)
0,1 – 1,0 sn (AP3 tipi) - Ölçüm değeri çıkışına kadar geçen toplam süre:
< 5 s (AP3s); eski termalizasyon standardına sahip cihazlar için: < 15 s
Operasyon
PowerMeasuringModule yalnızca sistem kontrolörü aracılığıyla çalıştırılır. Bir güç ölçümünün sırası üç aşamaya ayrılabilir:
- Ölçmeye hazırlanma
- Ölçüm yapma
- Ölçümün değerlendirilmesi
AP3'ler – güç ölçümünde yeni bir standart
PMM bir yükseltme aldı ve artık PMM AP3s serisi olarak mevcut.
AP3s tanımı aşağıdaki geliştirmeleri ifade ediyor:
- A: 12 kW/cm²’ye kadar güç yoğunlukları için gelişmiş absorber .
- P: %50 görev döngüsünde 10 kHz'ye kadar tekrarlama oranına ve 50 µs'lik minimum darbe uzunluğuna sahip darbeli radyasyon ölçümü .
- 3sn: Eskiden 15 saniye olan sonuçlar artık sadece 3 saniyede ultra hızlı bir şekilde alınabiliyor .
Özetle: Daha kısa sürede, daha yüksek güç yoğunluklarında daha detaylı güç ölçümleri.
