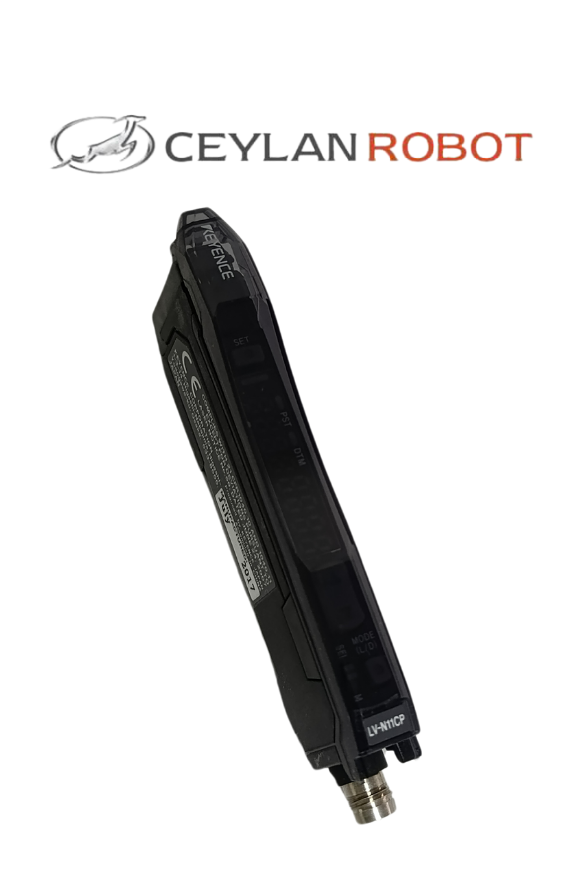

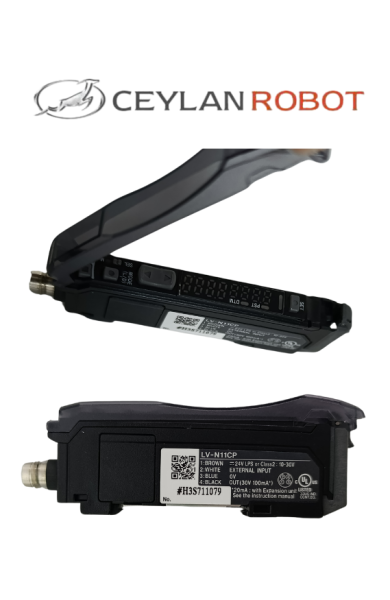

KEYENCE Amplifikatör, M8 Konnektör, Ana ünite, PNP (LV-N11CP)

Örnek

LV-N11CP

Tip

1 çıktı

Çıktı

PNP

Kablo/bağlantı elemanı

M8 konnektörü

Ana/Genişletme ünitesi

Ana ünite

G/Ç

Kontrol çıktıları

1 çıktı

Harici giriş

1 giriş

Monitör çıkışı

Hiçbiri

Çıktı seçimi

AÇIK-AÇIK/KOYU-AÇIK (anahtarla seçilebilir)

Zamanlayıcı fonksiyonu

Zamanlayıcı KAPALI/KAPALI gecikmeli zamanlayıcı/AÇIK gecikmeli zamanlayıcı/Tek atışlı zamanlayıcı,
Zamanlayıcı süresi seçilebilir: 1 ms ila 9.999 ms,
Ayar değerine karşı maksimum hata: ±%10 maks.

Kontrol çıktıları

PNP açık kollektör 30 V, Kalan voltaj 1,2 V veya daha az (Çıkış akımı: 10 mA veya daha az) / 2,2 V veya daha az (Çıkış akımı: 10 ila 100 mA)
(Bağımsız) 1 çıkış maks.: 100 mA veya daha az, 2 çıkış toplam: 100 mA veya daha az
(Birden fazla bağlantı) 1 çıkış maks.: 20 mA veya daha az

Tepki süresi

80 µs (YÜKSEK HIZ)/250 µs (İNCE)/500 µs (TURBO)/1 ms (SÜPER)/4 ms (ULTRA)/16 ms (MEGA) *1

Monitör çıkışı

-

Harici giriş

Giriş süresi 2 ms (AÇIK)/20 ms (KAPALI) veya daha fazla *2

Girişim önleme ünitesi sayısı

LV-S31 dışındakilere bağlandı: YÜKSEK HIZ için 0; İNCE/TURBO/SUPER için 2; ULTRA/MEGA için 4,
LV-S31'e bağlandı: İNCE için 2; TURBO/SUPER/ULTRA/MEGA için 4 *3

Kasa boyutu

Y 32,6 mm 1,28" × G 9,8 mm 0,39" × U 78,7 mm 3,1"

Birim genişlemesi

Toplamda 17 üniteye kadar bağlanabilir (iki çıkışlı tip iki ünite olarak değerlendirilir)

Koruma devresi

Ters polarite koruması, Aşırı akım koruması, Aşırı gerilim emici

Derecelendirme

Güç voltajı

24 VDC (çalışma voltajı 10 ila 30 VDC (dalgalanma ile)), Dalgalanma (PP) %10 veya daha az, Sınıf 2 veya LPS *4 *5

Güç
tüketimi

Normal: 950 mW veya daha az (30 V'ta. 24 V'ta 33 mA, 12 V'ta 60 mA veya daha az) *6
Eco açık modu: 815 mW veya daha az (30 V'ta. 24 V'ta 29 mA, 12 V'ta 52 mA veya daha az) *6
Eco Tam modu: 650 mW veya daha az (30 V'ta. 24 V'ta 24 mA, 12 V'ta 40 mA veya daha az)
*7

Çevresel direnç

Ortam sıcaklığı

-20 ila +55 °C -4 ila 131 °F (Dondurma yok) *8

Bağıl nem

%35 ila %85 RH (Yoğuşma yok)

Titreşim direnci

10 ila 55 Hz, Çift genlik 1,5 mm 0,06" , X, Y ve Z yönlerinin her birinde 2 saat

Şok direnci

500 m/s 2 , X, Y ve Z yönlerinin her birinde 3 kez

Malzeme

Kablo

PVC

Dava

Ana ünite ve kapak malzemesi: Polikarbonat

Ağırlık

Yaklaşık 20 gr
